DN200 電磁流量計作為中大型流量流體測量的核心設備，廣泛應用于市政供排水主干管、工業循環水系統（如電廠、化工廠）、化工溶劑輸送、污水處理廠工藝段等場景。其適配 DN200 管道（內徑通常為 200mm，需根據管道壁厚（如碳鋼壁厚 10-12mm，實際內徑約 180-176mm）修正），憑借無壓力損失、抗流體干擾、測量精度高（常規 ±0.5%-±1.0%）的優勢，可覆蓋每小時 56.5-1130m³ 的流量范圍（按最佳流速 0.5-10m/s 計算），既能滿足中大型流量輸送的計量需求，又能應對多種導電流體（導電率≥5μS/cm）的測量場景。下文將從測量原理、精度影響因素、規范安裝要求及維護校準策略四方面，系統解析 DN200 電磁流量計的技術要點與實際應用邏輯，為場景化使用提供科學參考。



一、DN200 電磁流量計的測量原理與核心優勢

（一）核心測量原理

DN200 電磁流量計的測量基礎遵循法拉第電磁感應定律：當導電流體流經 DN200 管道時，會切割傳感器勵磁線圈產生的均勻交變磁場（勵磁電流為低頻矩形波，頻率 0.5-5Hz，避免流體極化）。管道內壁兩側對稱安裝的電極會捕捉到與流體流速正相關的感應電動勢，其大小滿足公式E=k·B·D·v（E 為感應電動勢，k 為儀表常數，由傳感器結構尺寸決定；B 為磁場強度，與勵磁電流成正比；D 為 DN200 管道實際內徑；v 為流體平均流速）。
轉換器接收感應電動勢信號后，經放大、濾波、溫度補償處理，消除外界電磁干擾與流體溫度變化的影響，再結合 DN200 管道的橫截面積（A=π?(D/2)²，按公稱內徑 200mm 計算，A≈0.0314㎡），通過體積流量公式 Q=v?A?3600（單位：m³/h）計算每小時流量。按最佳流速 0.5-10m/s 換算，該流量計對應的每小時流量范圍約為 56.5-1130m³/h，恰好適配市政供水中等規模小區（每小時 50-300m³ 供水）、化工廠循環水（每小時 200-800m³）等中大型流量場景。

（二）核心優勢（適配中大型流量場景）

1. 無壓力損失：相較于傳統節流式流量計（如孔板流量計）在 DN200 管道中產生的 0.15-0.3MPa 壓力損失，DN200 電磁流量計無需內置節流件，僅通過磁場與電極實現非接觸測量，每年可節省因壓力損失產生的泵組額外能耗（按每小時 1000m³ 流量、0.2MPa 壓力損失計算，年節電約 1.5 萬度），契合節能降耗需求。
2. 寬流體適配性：只要流體導電率≥5μS/cm，無論流體含懸浮物（如市政污水含泥沙）、弱腐蝕性成分（如工業循環水含緩蝕劑），還是粘度變化（如冷卻水溫升導致的粘度下降），均能穩定測量。例如測量含 5% 泥沙的河水時，電極與襯里（如聚四氟乙烯）耐磨損設計可避免雜質影響，測量誤差仍控制在 ±1.0% 以內。

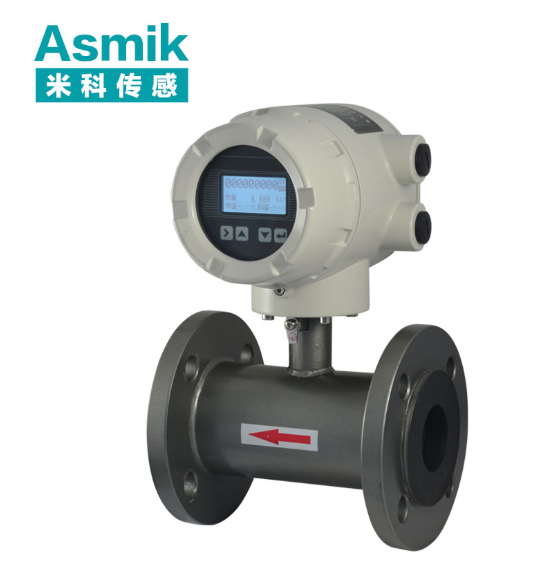

3. 大管徑結構適配：針對 DN200 管道的安裝特性，傳感器采用法蘭式整體結構，長度約 300-400mm，僅需緊湊的管道段即可安裝，適配市政管網、工業廠區等現場的管道布局；殼體采用碳鋼或不銹鋼材質，壁厚 15-20mm，耐壓等級達 1.6-2.5MPa，可承受中大型管道的流體沖擊與壓力波動。

二、影響 DN200 電磁流量計測量精度的關鍵因素

（一）流體導電率

電磁流量計僅適用于導電流體，若 DN200 管道輸送的流體導電率低于 5μS/cm（如高純度去離子水、礦物油、無水乙醇），電極無法捕捉有效感應電動勢，會出現 “流量顯示為零”“數值劇烈波動” 或 “測量值嚴重偏低” 等問題。例如，測量純度≥99.9% 的電子級去離子水（導電率≤0.1μS/cm）時，流量計誤差會超過 25%，此時需更換超聲流量計等非接觸式設備，而非強行使用電磁流量計。即使流體導電率達標，若存在導電率突變（如化工反應中添加低導電率溶劑），會導致感應電動勢信號不穩定，流量測量值跳變幅度超過 5%，需通過工藝調整穩定流體導電率。

（二）流體流速范圍

DN200 電磁流量計的最佳流速區間為 0.5-10m/s，對應每小時流量 56.5-1130m³/h：

• 流速低于 0.5m/s：流體切割磁感線的動能不足，感應電動勢信號信噪比低（≤20dB），易受外界電磁干擾（如周邊高壓電纜、變頻器、大型電機產生的磁場）影響，測量誤差從 ±0.5% 升至 ±2.0% 以上；若流速低于 0.3m/s，傳感器可能觸發 “低流速報警”，提示流量超出有效測量范圍。
• 流速超過 10m/s：高速流體對管道內襯的沖刷強度驟增，橡膠襯里（耐溫 - 20-80℃）在 12m/s 流速下，使用壽命會從 5 年縮短至 2 年；同時湍流導致流速分布不均，電極捕捉的電動勢信號不均衡，測量值比實際值偏高 3%-5%，且會加劇管道振動，影響傳感器內部線圈的磁場穩定性。

（三）管道內流態

DN200 管道內徑大，上游擾動源（90° 彎頭、三通、閥門、泵組）對於態的影響更持久，理想流態（軸對稱均勻流）被破壞會顯著降低精度：

• 90° 彎頭 / 三通影響：上游 10 倍管徑（2000mm）內有 90° 彎頭，流體易形成偏流（管道一側流速快、一側慢），電極收集的電動勢信號差異可達 15%-20%，測量值偏差 5%-8%；若上游 5 倍管徑（1000mm）內有彎頭，偏差會增至 10%-12%，需延長上游直管段至 15 倍管徑（3000mm）。
• 閥門 / 泵組影響：上游有截止閥且開度 < 50% 時，流體產生強烈湍流，漩渦會干擾磁感線切割，測量值波動幅度超過 10%；上游有離心泵（出口流速脈動）時，會引發流體流速周期性波動，與感應電動勢信號疊加，導致測量值失真，需延長上游直管段至 20 倍管徑（4000mm），或安裝流態調整器（如多葉片導流板）改善流態。

（四）流體溫度與壓力

1. 溫度影響：流體溫度直接影響流量計的內襯性能與電極穩定性：
   • 橡膠內襯（丁腈橡膠）耐溫上限為 80℃，超過該溫度會軟化變形，導致電極與流體接觸面積變化，信號傳輸衰減，測量值比實際值偏低 2%-3%；溫度低于 - 20℃時，橡膠襯里會脆化，若管道存在輕微振動，襯里易出現裂紋，破壞磁場均勻性，誤差升至 4%-6%。
   • 聚四氟乙烯（PTFE）襯里耐溫范圍為 - 20-180℃，但溫度驟變（如溫差超過 60℃/h）會產生熱應力，導致襯里與管道殼體剝離，電極位置偏移，誤差增加 3%-5%。
2. 壓力影響：DN200 管道的設計壓力通常為 1.6-2.5MPa，若實際壓力超過設計壓力 10%，管道會彈性形變，內徑增大 1%-1.5%（如設計壓力 1.6MPa，實際壓力 1.76MPa，碳鋼管道內徑約增大 0.2mm）。因流量與內徑平方成正比，內徑增大 1% 會導致流量測量值偏高 2%；壓力低于 0.1MPa 時，流體中溶解的氣體會析出形成氣泡，氣泡切割磁感線產生虛假信號，流量測量值波動幅度超過 3%，嚴重時會觸發 “斷流誤報”。

（五）流體雜質與結垢

DN200 管道輸送的中大型流量流體（如市政污水、工業廢水、河道水）常含有固體雜質或易結垢物質，對精度的影響體現在兩方面：

• 固體雜質：雜質濃度超過 50mg/L（如河水含沙量）時，高速流動的雜質會沖刷電極表面，導致電極磨損、腐蝕（如 304 不銹鋼電極出現凹坑），信號強度下降 20%-30%，測量值偏低 8%-10%；雜質粒徑超過 1mm（如工業廢水含金屬碎屑）時，可能卡在電極與襯里的間隙（通常 0.5-1mm），導致電極接觸不良，信號中斷。
• 結垢物質：流體中鈣鎂離子、氧化鐵等易結垢成分，在溫度升高（如超過 60℃）時會析出附著在電極與襯里表面。結垢層厚度超過 1mm 時，會隔絕電極與流體接觸，感應電動勢信號無法有效傳遞，測量值比實際值偏低 10%-15%；若結垢層不均勻，還會導致磁場分布紊亂，誤差進一步增大。

三、DN200 電磁流量計的規范安裝要求

（一）安裝位置選擇

1. 避開擾動源與積液 / 積氣區域：
   • 水平安裝時，DN200 管道需保持水平（坡度≤0.05%），傳感器應避開管道最高點（防止氣泡積聚形成 “氣塞”）與最低點（防止雜質沉淀堆積），電極宜水平安裝（與水平方向夾角 0°-30°），減少沉淀覆蓋或氣泡附著的概率。
   • 垂直安裝時，流體需從下往上流動，利用重力促進氣泡排出與雜質下沉；禁止從上往下流動，否則會因重力導致流速分布不均（管道上部流速快、下部流速慢），測量值偏差 3%-5%，且氣泡易在傳感器頂部滯留。
   • 遠離強電磁干擾源（如高壓配電柜、變電站、大型電機），距離≥5m；若無法避開，需為傳感器加裝金屬屏蔽罩（材質為冷軋鋼板，厚度≥2mm），并選用抗干擾型轉換器。
2. 直管段預留要求：由于 DN200 管徑較大，流態受擾動后恢復難度高，需嚴格預留直管段：
   • 無擾動源（長直管道）：上游直管段≥10 倍管徑（2000mm），下游≥5 倍管徑（1000mm）；
   • 有 90° 彎頭 / 三通：上游直管段≥20 倍管徑（4000mm），下游≥10 倍管徑（2000mm）；
   • 有泵組 / 閥門 / 減溫減壓閥：上游直管段≥30 倍管徑（6000mm），下游≥10 倍管徑（2000mm）；
     若現場空間有限無法滿足直管段要求，需安裝適配 DN200 管道的流態調整器（如蜂窩式整流器），調整器需與管道內徑完全匹配（誤差≤1mm），安裝后需用便攜式流速儀檢測流態，確保流速分布偏差≤5%。

（二）傳感器安裝方式

1. 法蘭連接規范：DN200 電磁流量計多采用法蘭連接，法蘭規格需與管道一致（如 PN1.6MPa、DN200），法蘭密封面選用凹凸面（防止流體泄漏），密封墊片根據流體特性選擇：
   • 中性流體（如水、空氣）選用丁腈橡膠墊片（耐溫 - 20-80℃）；
   • 弱腐蝕流體（如稀鹽酸、檸檬酸）選用聚四氟乙烯墊片（耐溫 - 20-200℃）；
   • 高溫流體（如 120℃蒸汽冷凝水）選用石墨墊片（耐溫≤450℃）。
     安裝時需確保傳感器法蘭與管道法蘭同心（偏差≤0.5mm），螺栓選用高強度碳鋼螺栓（如 8.8 級），對稱均勻緊固（扭矩 30-40N?m），防止法蘭變形導致傳感器傾斜（傾斜角度 > 1° 會破壞磁場均勻性）。
2. 插入式安裝（可選）：若管道無法斷流（如市政供水管網改造），可采用插入式傳感器，開孔直徑需與傳感器插入桿匹配（如 Φ80mm），插入深度需至管道中心軸線（DN200 管道插入深度約 100mm），確保電極處于流速均勻區域。安裝后需用專用密封套件（含耐高溫密封膠與壓蓋）密封開孔處，防止流體滲漏；高壓管道（壓力 > 2.0MPa）需加裝防噴濺裝置，保障施工安全。

（三）接地與接線規范

1. 接地要求：DN200 電磁流量計需采用獨立接地系統，接地電阻≤10Ω（防爆場景≤4Ω），接地極選用截面積≥50mm² 的銅棒（長度≥2.5m），埋深≥1.5m（地下水位較高區域需埋深≥2m），且與其他設備接地極間距≥10m，避免共用接地導致漏電流干擾。若 DN200 管道為非金屬材質（如玻璃鋼管、玻璃鋼夾砂管），需在傳感器上下游各安裝一個不銹鋼接地環（厚度≥10mm，寬度≥50mm），接地環與管道內壁緊密貼合，通過導線與接地極連接，形成流體導電回路 —— 若未安裝接地環，流體靜電無法釋放，會導致測量值偏差 8%-10%。
2. 接線規范：
   • 信號電纜（連接傳感器與轉換器）需使用雙層屏蔽雙絞線（屏蔽層材質為銅網，屏蔽率≥90%），屏蔽層單端在轉換器端接地，電纜長度≤30m（超過需加信號放大器）；
   • 動力電纜（220V 電源線）與信號電纜的敷設間距≥500mm，禁止平行敷設；若交叉敷設，需垂直交叉（夾角 90°），并在交叉處加裝金屬隔板（材質為鋁板，厚度≥1mm），防止電磁耦合干擾；
   • 若流量計帶通訊功能（如 RS485），通訊電纜需單獨敷設，避免與動力電纜同管，確保數據傳輸穩定。

（四）管道與傳感器匹配要求

1. 管徑與材質參數設置：在轉換器中準確輸入 DN200 管道的實際內徑（如碳鋼管道壁厚 10mm，實際內徑 180mm）、管道材質（碳鋼、不銹鋼、非金屬等），材質參數錯誤會影響磁場穿透效率，DN200 管徑材質誤設時誤差可達 ±2.0%；若管道內壁有腐蝕或結垢，需定期測量實際內徑，及時修正參數。
2. 管道清洗與預處理：安裝傳感器前，需徹底清洗 DN200 管道：采用高壓水槍（壓力≥5MPa）沖洗內壁，去除焊渣、鐵銹、碎石等雜質；若管道內有油污，需用中性清洗劑（如洗潔精溶液）浸泡 24 小時后沖洗，避免雜質卡滯傳感器或磨損襯里。若輸送的流體含有磁性物質（如鋼鐵廠循環水中的鐵粉），需在傳感器上游安裝大口徑磁性過濾器（過濾精度≤1mm），防止磁性物質吸附在勵磁線圈表面，導致磁場強度下降（磁場強度偏差 5%，流量誤差約 5%）。

四、DN200 電磁流量計的日常維護與校準

（一）日常維護要點

1. 電極與襯里檢查：
   • 每月通過轉換器的 “電極阻抗檢測” 功能查看電極狀態，若顯示 “阻抗超標”，需關閉管道閥門（DN200 管道需配備大口徑蝶閥或閘閥），采用工業內窺鏡（長度≥8m）檢查電極表面是否結垢、腐蝕。對于碳酸鈣結垢，可用軟毛刷蘸 10% 稀鹽酸（避免腐蝕襯里）遠程擦拭；對于金屬氧化物腐蝕，需拆卸傳感器更換電極（電極材質需與流體兼容：304 不銹鋼適配中性流體，316L 不銹鋼適配弱腐蝕流體，哈氏合金 C276 適配強腐蝕流體）。
   • 每季度檢查襯里是否有破損、鼓包，若發現襯里開裂（尤其是陶瓷襯里），需及時更換，防止流體滲漏腐蝕傳感器殼體；橡膠襯里需檢查是否有老化變硬現象，老化嚴重時需提前更換，避免影響測量精度。
2. 勵磁線圈與轉換器維護：
   • 每季度用萬用表測量勵磁線圈的直流電阻，正常范圍為 100-500Ω（具體參考設備技術手冊），若電阻值偏離標準值 15% 以上，說明線圈存在老化、斷線或短路故障，需聯系專業人員維修或更換線圈（DN200 傳感器線圈功率較大，更換需使用專用吊裝設備）。
   • 每日檢查轉換器顯示屏是否正常（有無亂碼、黑屏、數值跳變），實時監控流量、溫度、壓力等參數，若流量突然跳變（偏差超過 10%），需排查管道是否泄漏、閥門是否誤操作或存在電磁干擾；每季度清潔轉換器外殼，去除灰塵、油污，防止灰塵堆積影響散熱（轉換器工作溫度需控制在 - 10℃-50℃）。
3. 管道雜質清理：
   • 每半年檢查傳感器上游過濾器是否堵塞（通過過濾器前后壓力差判斷，壓差超過 0.05MPa 需清理）；
   • 若輸送的流體含大量泥沙（如河道水、礦山廢水），需每月開啟管道排污閥（位于傳感器下游最低點），排出沉積雜質，避免雜質堆積破壞流態（雜質堆積厚度超過 5mm，會導致流速分布偏差超過 8%）。

（二）校準要求與方法

1. 校準周期：
   • 一般工業場景（如工業循環水測量）：每 2-3 年校準 1 次；
   • 貿易結算場景（如自來水公司主干管計量、污水處理費核算）：每 1-2 年校準 1 次，需通過第三方計量機構檢定，出具檢定證書（符合 JJG 1033-2007《電磁流量計》檢定規程）；
   • 惡劣工況場景（含強腐蝕、高雜質流體）：每 6-12 個月校準 1 次，縮短周期以應對精度漂移。
2. 校準方法：
   • 在線比對校準：在 DN200 管道上并聯一臺經檢定合格的標準電磁流量計（精度等級≥0.2 級，公稱直徑 200mm），同時測量同一流體的流量，連續運行 24 小時，記錄至少 30 組數據（每小時 1 組）。若兩者測量值偏差≤±0.5%，則判定合格；若偏差超限，需在轉換器中調整 “儀表常數 k” 或 “管道內徑 D” 參數，直至偏差符合要求。在線校準需確保流體流態穩定（流速波動≤5%）、溫度壓力恒定（溫度波動≤2℃/h，壓力波動≤0.02MPa/h）。
   • 離線校準方法：若在線校準無法實施，需將傳感器拆卸（需使用大型吊裝設備，如汽車吊），送至具備國家級計量資質的機構，采用標準體積管或靜態質量法裝置進行校準。校準過程中需模擬實際工況（流體溫度、壓力、導電率），檢測傳感器的精度、重復性和線性度；校準合格后，機構需出具校準證書，校準數據需納入設備檔案；若校準不合格，需維修（如調整電極位置、更換勵磁線圈）后重新校準。
3. 校準記錄管理：每次校準需詳細記錄校準日期、校準人員、標準設備編號、校準環境（溫度、濕度、壓力）、校準數據（實際流量、測量值、偏差）及調整措施，建立完整的校準檔案，確保校準過程可追溯，滿足工業質量管控與計量監督要求。

綜上，DN200 電磁流量計作為中大型流量測量的關鍵設備，其精準應用需以法拉第電磁感應原理為基礎，結合流體特性、管道工況控制精度影響因素，通過規范安裝與科學維護，充分發揮無壓損、高穩定的優勢。無論是市政領域的水資源調度、工業領域的生產工藝優化，還是環保行業的污水計量，DN200 電磁流量計都能為中大型流量流體輸送系統的高效、節能、安全提供可靠數據支撐，是現代流體測量領域的重要技術裝備。
